Проверка биения колесного диска
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ: Для измерения биения переднего колеса, медленно вручную прокрутите колесо с обратной стороны.
-
-
Убедитесь в отсутствии вмятин и деформации колесных дисков.
-

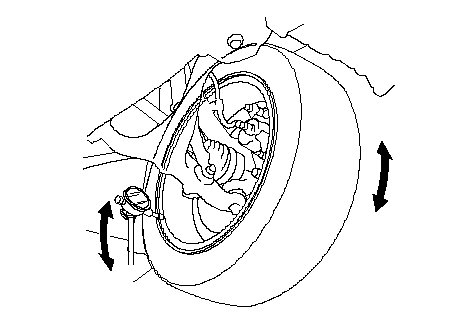

Установите приспособление с микрометром, как показано на рисунке, и, вращая колесо, измерьте осевое биение диска.
|
Осевое биение дисков передних и задних колес:
|
|
|
Стандарт:
|
|
|
|
Стальные диски: 0-1,0 мм
|
|
|
|
Алюминиевые диски: 0-0,7 мм
|
|
|
Предел рабочего диапазона: 2,0 мм
|
|
}
|
-

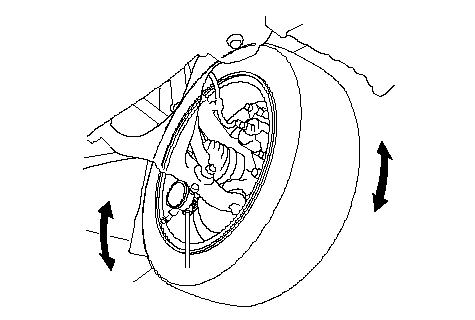

Переместите приспособление с микрометром в указанное на рисунке положение и измерьте радиальное биение.
|
Радиальное биение дисков передних и задних колес:
|
|
|
Стандартный:
|
|
|
|
Стальные диски: 0-1,0 мм
|
|
|
|
Алюминиевые диски: 0-0,7 мм
|
|
|
Предел рабочего диапазона: 1,5 мм
|
-
Если биение колеса оказалось вне спецификации,
проверьте люфт подшипника колеса
и убедитесь, что сопряженные поверхности тормозного диска или диска/барабана и внутренняя поверхность колеса чистые.
-
Если люфт подшипника находится в допустимых пределах, а биение диска выходит за предельное значение, замените диск.
|
}
|
