Разборка, осмотр и сборка переднего амортизатора/пружины

Сожмите пружину амортизатора, затем снимите самостопорящуюся гайку (A), удерживая шток амортизатора с помощью шестигранного ключа (B). Не сжимайте пружину амортизатора сильнее, чем это необходимо для снятия самостопорящейся гайки.

Ослабьте давление приспособления для сжатия пружины, после чего разберите амортизатор, как показано на рисунке (В разобранном виде).

Заново соберите все детали, кроме пружины амортизатора.

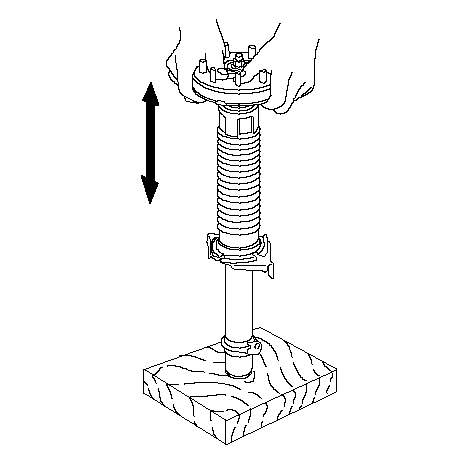

Сожмите блок амортизатора руками и проверьте его работу на полном рабочем ходу при сжатии и разжатии. После прекращения сжатия амортизатор должен разжиматься равномерно и плавно. Если этого не происходит, значит в амортизаторе имеет место утечка газа, и его необходимо заменить.

Во время этой проверки убедитесь в отсутствии утечки рабочей жидкости, посторонних звуков и заедания.

Установите крепежную подушку пружины (A) на крепежную опору амортизатора (В), совместив края (С) и прорезь (D).

Установите все детали, кроме крепежной шайбы амортизатора и самостопорящейся гайки, на блок амортизатора, руководствуясь рисунком (в разобранном виде).

Сожмите пружину амортизатора с помощью приспособления для сжатия пружины. Не сжимайте пружину слишком сильно.

Совместите нижний конец (А) пружины амортизатора с деталью (В) нижнего крепления пылезащитного чехла и нижним местом посадки пружины на блоке амортизатора.

Расположите выступ (А) на крепежной подушке пружины лицевой стороной вперед, но внутрь автомобиля.

Совместите угол крепления (В) на крепежной опоре амортизатора (С) с центрирующим выступом (D) на дне блока амортизатора, как показано.

Установите крепежную шайбу амортизатора (А) и новую самостопорящуюся гайку (В).

Затяните самостопорящуюся гайку до рекомендованного момента, удерживая шток амортизатора шестигранным ключом (С).

Извлеките амортизатор/пружину из приспособления для сжатия пружины.
