    • Как осуществлять поиск неисправностей в системе климат-контроля

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG3
    Как проверять коды неисправности DTC с помощью диагностической системы HDS.
    1. Убедитесь, что ключ замка зажигания в положении LOCK (0).

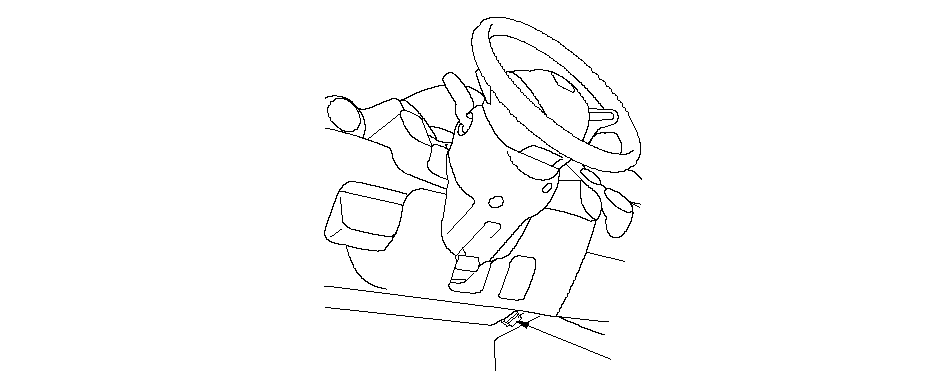

    1. Присоединить HDS к разъему информационной связи DLC (А), расположенному со стороны водителя под панелью управления.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Убедитесь, что прибор HDS соединен с автомобилем и с блоком климат-контроля. Если нет, осуществите поиск неисправностей в цепи DLC.
    1. Выберите HVAC/CLIMATE CONTROL (Аудиосистема, отопление, вентиляция, кондиционер/управление климат-контролем) в меню BODY ELECTRICAL (электрооборудование кузова).
    1. Выберите DTCs (коды неисправностей) в меню HVAC/CLIMATE CONTROL (аудиосистема, отопление, вентиляция, кондиционер/управление климат-контролем).
    1. Проверьте, появились ли на экране коды DTC. Если какие-либо коды неисправностей выявлены (DTCs), запишите их, и перейдите к поиску неисправностей в соответствии с указанными кодами DTC. Если коды неисправности DTC на экране отсутствуют, обратитесь к методике поиска неисправностей по признакам.
      ПРИМЕЧАНИЕ:
      • По окончании поиска неисправности, удалите коды неисправности с помощью HDS.
      • Для специальных операций смотрите руководство пользователя, которое прилагается к диагностической системе HDS.
    Использование функции самодиагностики совместно с HDS.
    1. Убедитесь, что ключ замка зажигания в положении LOCK (0).
    1. Соедините диагностическую систему HDS с разъемом передачи данных (DLC)
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Убедитесь, что прибор HDS соединен с автомобилем и с блоком климат-контроля. Если нет, осуществите поиск неисправностей в цепи DLC.
    1. Выберите HVAC/CLIMATE CONTROL (Аудиосистема, отопление, вентиляция, кондиционер/управление климат-контролем) в меню BODY ELECTRICAL (электрооборудование кузова).
    1. Выберите INSPECTION (проверка) в меню HVAC/CLIMATE CONTROL (Аудиосистема, отопление, вентиляция, кондиционер/управление климат-контролем).
    1. Выберите CLIMATE CONTROL SELF TEST (самотестирование климат-контроля) в меню INSPECTION (проверка).
    1. Проверьте, появились ли на экране коды DTC. Если какие-либо коды неисправностей выявлены (DTCs), запишите их, и перейдите к поиску неисправностей в соответствии с указанными кодами DTC.
      ПРИМЕЧАНИЕ:
      • По окончании поиска неисправности, удалите коды неисправности с помощью HDS.
      • Для специальных операций смотрите руководство пользователя, которое прилагается к диагностической системе HDS.
    Использование функции самодиагностики без помощи HDS.
    У блока климат-контроля есть функция самодиагностики. Чтобы активизировать функцию авто-диагностики, проделайте следующее.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).

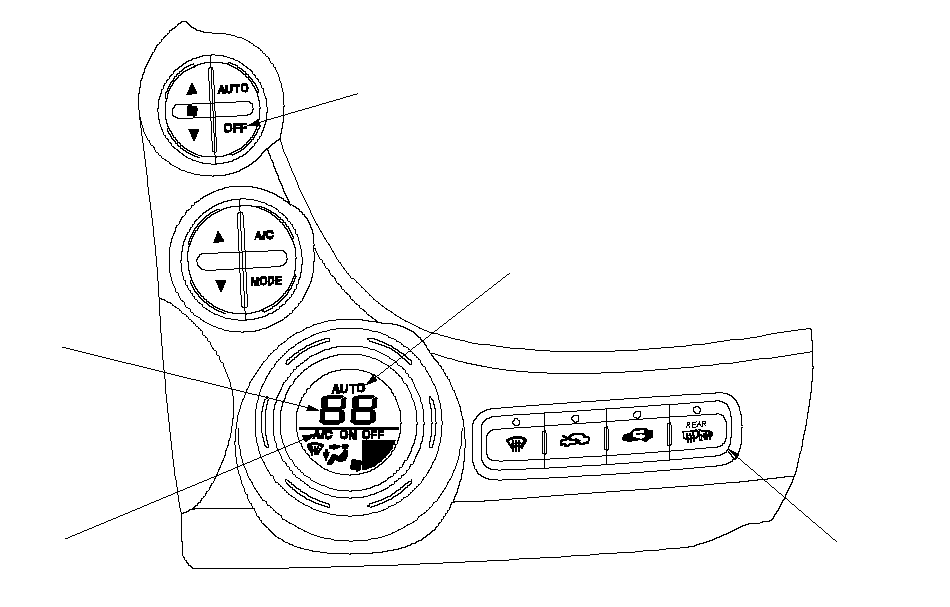

    1. Нажмите и удерживайте кнопку "OFF" в нажатом положении. Нажмите пять раз на кнопку включения ОБОГРЕВА ЗАДНЕГО СТЕКЛА/ЗЕРКАЛ ЗАДНЕГО ВИДА в течение 10 секунд, затем отпустите кнопку "OFF", начнется процедура самодиагностики.
      ПРИМЕЧАНИЕ:
      • Электропривод обогревателя может вращаться с разными скоростями, вне зависимости от того, что показывает панель.
      • Если в системе есть неисправность, будет мигать индикатор 88 или 88 AUTO, или 88 A/C или и один или несколько из 14 сегментов индикаторов (от А до Р). Обратитесь к проверке кодов DTC.
      • Если никакие проблемы не будут выявлены, сегменты гореть не будут, и система будет отключена.

    Отмена функции самодиагностики

    1. Для отмены функции самодиагностики поверните ключ зажигания в положение LOCK (0). После завершения ремонта запустите функцию самодиагностики, чтобы убедиться в отсутствии кодов DTC.
    Проверьте, появились ли на экране коды DTC

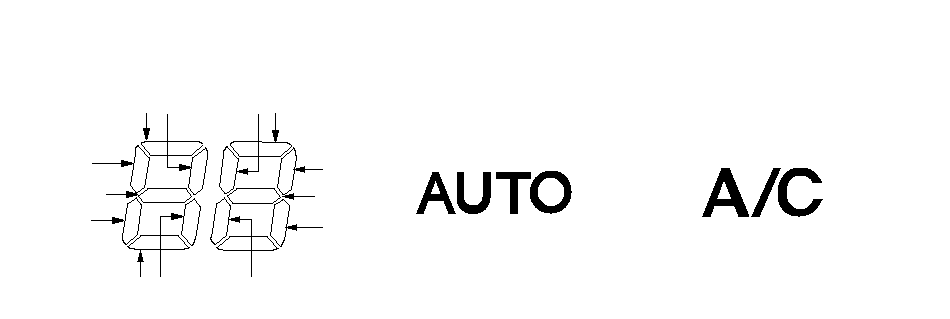

    На дисплее температуры обозначится один или несколько кодов неисправностей (DTCs). Если сегменты индикатора A, C, E, J, AUTO и A/C загорятся одновременно, это может означать обрыв основного провода "массы". Если не выявлен ни один код неисправности, индикатор останется пустым.
    Код неисправности DTC (Сегмент индикатора температуры и индикатор AUTO)
    Обнаружение
    А и AUTO
    В и AUTO
    С и AUTO
    D и AUTO
    Е и AUTO
    F и AUTO
    G и AUTO
    H и AUTO
    J и AUTO
    К и AUTO
    А и A/C
    B и A/C
    C и A/C
    D и A/C
    E и A/C
    F и A/C
    A
    B
    C
    D
    E

    Вывод на экран сигналов от датчиков в блок климат-контроля
    Блок климат-контроля имеет режим вывода на дисплей получаемых им сигналов от датчиков. Этот режим поочередно показывает, какую информацию блок климат-контроля получает от каждого датчика, что помогает проверить исправность датчиков.
    Перед использованием режима вывода на дисплей сигналов датчиков проверьте следующее.
    1. Включите зажигание, повернув ключ зажигания в положение ON (II) и проверьте работу заслонки механизма рециркуляции, переключая режим FRESH на режим RECIRC. Интенсивность воздушного потока и шум будут слегка меняться.
    1. Установите регулятор температуры на желаемую температуру. При выборе температуры для проверки, обратите внимание на следующее.
      • При установке режима ‘‘Lo" (низкая температура) автоматически включается режим максимального холода (MAX COOL), подача воздуха на лицо (VENT) и режим рециркуляции (RECIRC).
      • При установке режима ‘‘Hi" (высокая температура) автоматически включается режим максимального тепла (MAX HOT), подача воздуха на ноги (FLOOR) и режим забора наружного воздуха (FRESH).
      • В диапазоне от 19 до 31 °C используется логика автоматического управления климат-контролем.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Чтобы запустить режим вывода на дисплей сигналов датчиков, выполняйте следующие шаги
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Нажмите и удерживайте нажатыми кнопки AUTO и RECIRCULATION, затем запустите двигатель.
    1. После запуска двигателя отпустите кнопки. На блоке управления дисплейной панелью появится номер датчика, а затем величина сигнала от этого датчика. Запомните показанную величину.
    1. Для перехода к следующему датчику нажмите кнопку REAR WINDOW DEFOGGER.
      Датчик
      Наименование
      Величина сигнала на дисплее
      1
      Позиционирование режима
      BIT
      2
      Температура в салоне автомобиля
      °C
      3
      Температура наружного воздуха
      °C
      4
      Датчик солнечного света: Темно = 00, Искусственный свет = 04, Облачно = 10, Солнечно = 65
      10 Ккал/м 2 ·ч
      5
      Температура на выходе из испарителя
      °C
      6
      Степень открытия заслонки смесителя воздуха (низкое значение соответствует распределению холодного воздуха, высокое - распределению горячего воздуха)
      ‰ открытия заслонки
      7
      Скорость автомобиля (для вывода сигнала автомобиль должен находиться в движении)
      10 км/ч
      8
      Температура охлаждающей жидкости
      °C
      9
      Температура на выходе из вентиляционных решеток (ТАО)
      °C
      A
      Значение датчика влажности
      ‰
      B
      Работа подсветки
      Шаг
      C
      Версия программного обеспечения
      ———

      ПРИМЕЧАНИЕ:
      • Величины сигналов датчиков выводятся в градусах Цельсия (°C) или в виде буквенно-цифрового кода. Для перевода значений температуры в градусы Фаренгейта (°F) пользуйтесь таблицами.
      • Если вместо величины сигнала выводится сообщение ‘‘Er" (неисправность), это означает обрыв или короткое замыкание в цепи или самом датчике. Проверьте наличие кодов неисправностей (DTCs) при помощи HDS, или обратитесь к перечню кодов поиска неисправностей (DTC) при помощи системы выявления кодов неисправностей.
      • При необходимости сравните отображение выходного сигнала датчика с аналогичным сигналом заведомо исправного автомобиля при таких же условиях проверки.
      • Если сигнал датчика выходит за нормальный диапазон, перейдите к проверке датчика, или замените датчик заведомо исправным и повторите проверку.
    1. Чтобы выйти из режима вывода на дисплей сигналов датчиков, нажмите на кнопку AUTO или поверните ключ зажигания в положение LOCK (0).

      Таблица перевода градусов Цельсия в градусы Фаренгейта

      °C
      °F
      °C
      °F
      °C
      °F
      °C
      °F
      °C
      °F
      0
      32
      10
      50
      20
      68
      30
      86
      40
      104
      1
      34
      11
      52
      21
      70
      31
      88
      41
      106
      2
      36
      12
      54
      22
      72
      32
      90
      42
      108
      3
      37
      13
      55
      23
      73
      33
      91
      43
      109
      4
      39
      14
      57
      24
      75
      34
      93
      44
      111
      5
      41
      15
      59
      25
      77
      35
      95
      45
      113
      6
      43
      16
      61
      26
      79
      36
      97
      46
      115
      7
      45
      17
      63
      27
      81
      37
      99
      47
      117
      8
      46
      18
      64
      28
      82
      38
      100
      48
      118
      9
      48
      19
      66
      29
      84
      39
      102
      49
      120
      50
      122
      60
      140
      70
      158
      80
      176
      90
      194
      51
      124
      61
      142
      71
      160
      81
      178
      91
      196
      52
      126
      62
      144
      72
      162
      82
      180
      92
      198
      53
      127
      63
      145
      73
      163
      83
      181
      93
      199
      54
      128
      64
      147
      74
      165
      84
      183
      94
      201
      55
      131
      65
      149
      75
      167
      85
      185
      95
      203
      56
      133
      66
      151
      76
      169
      86
      187
      96
      205
      57
      135
      67
      152
      77
      170
      87
      188
      97
      207
      58
      136
      68
      154
      78
      172
      88
      190
      98
      208
      59
      139
      69
      158
      79
      174
      89
      192
      99
      210



      Таблица перевода буквенно-цифровых кодов

      Сообщение на дисплее(буквенно-цифровое)
      °C
      °F
      ‰
      От А1 до А9
      от -1 до -9
      от 30 до16
      от -1 до -9
      от B0 до B9
      от -10 до -19
       от 14 до -2
      от -10 до -19
      от C0 до C9
      от -20 до -29
       от -4 до -20
      от -20 до -29
      от D0 до D9
      от -30 до -39
      от -22 до -38
      от -30 до -39
      от E0 до E9
      от -40 до -49
      от -40 до -58
      от -40 до -49
      от F0 до F9
      ———
      ———
      от +100 до+109
