Поиск неисправностей в цепях силового провода и "массы" климат-контроля
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG3
-
Проверьте предохранитель № 10 (7,5 А) в блоке реле/предохранителей под панелью приборов.
|
Исправен ли предохранитель?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените предохранитель и заново проверьте систему. Если предохранитель перегорает снова, проверьте, нет ли замыкания в цепи предохранителя № 10 (7,5 A).■
|
-
Отсоедините 36Р разъем блока климат-контроля.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Измерьте напряжение между клеммой № 17 разъема 36Р блока климат-контроля и "массой" кузова.
|
Есть ли напряжение аккумулятора?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между предохранителем № 10 (7,5 А), расположенным в блоке предохранителей/реле под панелью управления, и блоком климат-контроля.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
|
Сторона проводов клемм-выходов
36Р РАЗЪЕМ БЛОКА КЛИМАТ-КОНТРОЛЯ
BRN
}
|
-

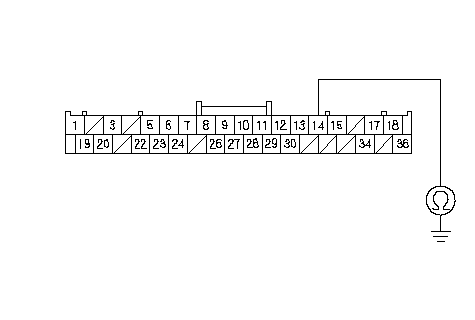

Проверьте неразрывность соединения между клеммой № 14 разъема 36Р блока климат-контроля и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Проверьте качество контакта и крепления клемм на 36Р разъеме блока климат-контроля. Если все соединения исправны, замените узел климат-контроля заведомо исправным и проведите повторную проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный
блок климат-контроля
.■
|
|
НЕТ
|
-
|
|
|
Сторона проводов клемм-выходов
36Р РАЗЪЕМ БЛОКА КЛИМАТ-КОНТРОЛЯ
BLK
}
|
