Расположение электропроводки топливной системы и системы выпуска отработанных газов

Применимость для следующих годов выпуска и кузовов: 2007, BE5

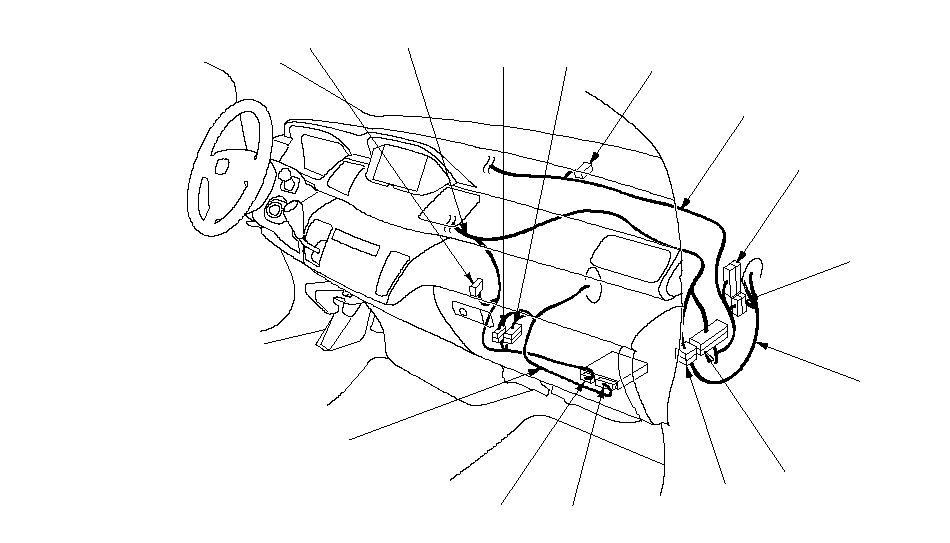

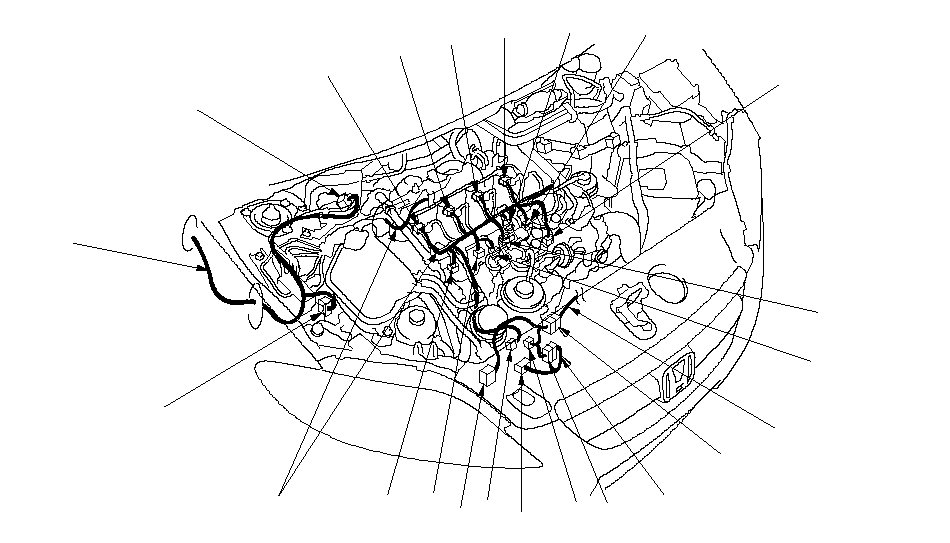

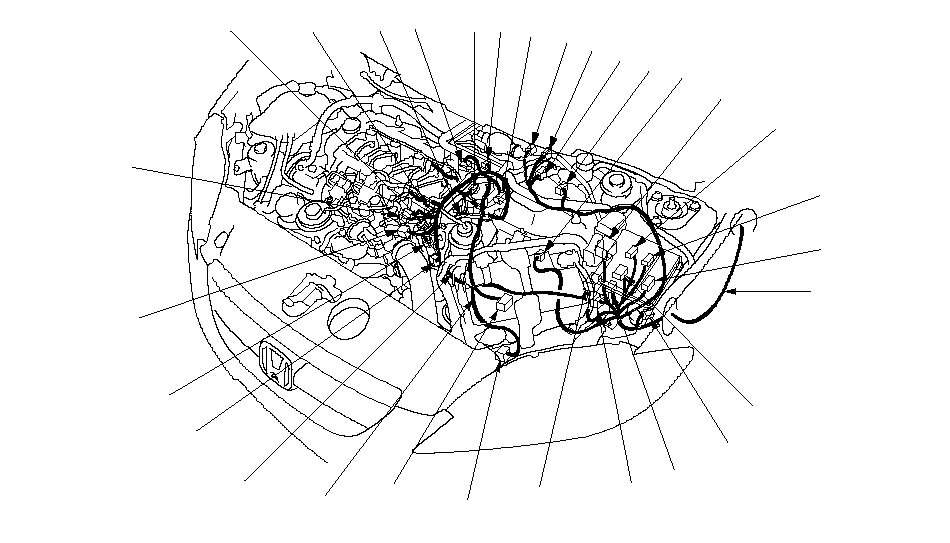

Электрические компоненты блока ЕСМ (продолжение)

Автомобиль с ЛРК

ЛЕВЫЙ ЖГУТ
ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

ЖГУТ
ЭЛЕКТРОПРОВОДКИ
ДВИГАТЕЛЯ

ЖГУТ ПРОВОДОВ
СТАРТЕРА

}

ПРАВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ДАТЧИК УРОВНЯ МОТОРНОГО МАСЛА
ДОПОЛНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ

ЖГУТ ПРОВОДОВ
СТАРТЕРА

}

ДАТЧИК
ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ (ECT) (1)

ДАТЧИК MAP/
ДАТЧИК 2 IAT

ДАТЧИК
ПОЛОЖЕНИЯ
УПРАВЛЕНИЯ
ШКИВОМ ВПУСКНОГО
КОЛЛЕКТОРА (IMRC) (3)

2P РАЗЪЕМ (4)

ДАТЧИК ДАВЛЕНИЯ
ТОПЛИВОРАСПРЕДЕЛИТЕЛЬНОЙ
РАМПЫ (FRP)
(5)

ДАТЧИК А
ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА (СМР)

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
УСИЛЕНИЯ
ТУРБОНАГНЕТАТЕЛЯ (7)

5-КОНТАКТНЫЙ (5Р)
ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ (8)

РЕДУКЦИОННЫЙ
КЛАПАН
ТОПЛИВОРАСПРЕДЕЛИТЕЛЬНОЙ
РАМПЫ (10)

ДАТЧИК
ТЕМПЕРАТУРЫ
ТОПЛИВА (11)

ТОПЛИВНЫЙ
ОБОГРЕВАТЕЛЬ (12)

ПЕРЕКЛЮЧАТЕЛЬ
УРОВНЯ ВОДЫ
В ТОПЛИВНОМ
ФИЛЬТРЕ (13)

ДАТЧИК MAF/
ДАТЧИК 1 IAT

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (17)
В МОТОРНОМ
ОТСЕКЕ

24-КОНТАКТНЫЙ (24Р) ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ (21)

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (22)
МОТОРНОГО
ОТСЕКА

6Р РАЗЪЕМ (23)

БЛОК УПРАВЛЕНИЯ
СВЕЧАМИ НАКАЛИВАНИЯ (24)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН
БЛОКИРОВКИ
ЗАДНЕГО ХОДА (26)

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ
КОЛЕНЧАТОГО ВАЛА
(25)

ДАТЧИК АРР (28)

ИНЖЕКТОР № 1 (29)

ИНЖЕКТОР № 2 (30)

ИНЖЕКТОР № 3 (31)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН
УПРАВЛЕНИЯ EGR (35)

СВЕЧА
НАКАЛИВАНИЯ № 3 (36)

4Р РАЗЪЕМ (38)

ДАТЧИК EGT
1
(с
системой DPF)

ДАТЧИК EGT
2
(с
системой DPF)

ПРЕДОХРАНИТЕЛЬ
ДОПОЛНИТЕЛЬНОГО
БЛОКА РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА (16)

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (18)
В МОТОРНОМ
ОТСЕКЕ

ПРОВЕРКА
РАЗЪЕМА
ТАХОМЕТРА (19)

ELD (20)

ПЛАСТИНЧАТЫЙ
ВПУСКНОЙ (27)
КЛАПАН (с DPF)

3P РАЗЪЕМ (39)

ДАТЧИК CKP (42)

ГЕНЕРАТОР (43)

СВЕЧА НАКАЛИВАНИЯ № 2 (44)

СВЕЧА НАКАЛИВАНИЯ № 1 (45)

ДАТЧИК ДАВЛЕНИЯ
МАСЛА (40)

ДАТЧИК
УРОВНЯ МОТОРНОГО
МАСЛА (41)

ДАТЧИК
ДИФФЕРЕНЦИАЛЬНОГО
ДАВЛЕНИЯ DPF (46)
(с системой DPF)

ИНЖЕКТОР № 4 (32)

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
УПРАВЛЕНИЯ ПЕРЕПУСКОМ
ОХЛАДИТЕЛЯ EGR (33)

СВЕЧА
НАКАЛИВАНИЯ № 4 (34)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН
IMRC
(37)

ПРИМЕЧАНИЕ:
· Разъем с клеммами-входами (двойной контур): вид со стороны клемм
· Разъем с клеммами-входами (одинарный контур): вид со стороны проводов
**: Разъем с клеммами-входами (одинарный контур): вид со стороны клемм

}

Электрические компоненты блока ЕСМ (продолжение)

Автомобиль с ЛРК

ЛЕВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

ЦЕНТРАЛЬНЫЙ ЖГУТ ПРОВОДОВ

ЖГУТ А ПРОВОДОВ
ПАНЕЛИ ПРИБОРОВ

ЖГУТ ПРОВОДОВ
КОМБИНИРОВАННОГО ВЫКЛЮЧАТЕЛЯ

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

}

28-КОНТАКТНЫЙ (28Р)
ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ (9)

21Р РАЗЪЕМ (13)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (14)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (15)

ДАТЧИК В (5)

12-КОНТАКТНЫЙ (12Р) РАЗЪЕМ (1)

7-КОНТАКТНЫЙ (7Р) РАЗЪЕМ (2)

ПЕРЕКЛЮЧАТЕЛЬ В
ПОЛОЖЕНИЯ
ПЕДАЛИ СЦЕПЛЕНИЯ (4)

17-КОНТАКТНЫЙ (17Р) РАЗЪЕМ (3)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (16)

ПЕРЕКЛЮЧАТЕЛЬ
ПОЛОЖЕНИЯ
ПЕДАЛИ СЦЕПЛЕНИЯ (6)

14-КОНТАКТНЫЙ (14Р) РАЗЪЕМ (8)

ПЕРЕКЛЮЧАТЕЛЬ
ПОЛОЖЕНИЯ
ПЕДАЛИ ТОРМОЗА (7)

12Р СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ
(10)

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ(11)*

РЕЛЕ УПРАВЛЕНИЯ ISV (12)
(с системой DPF)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (17)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (18)

}

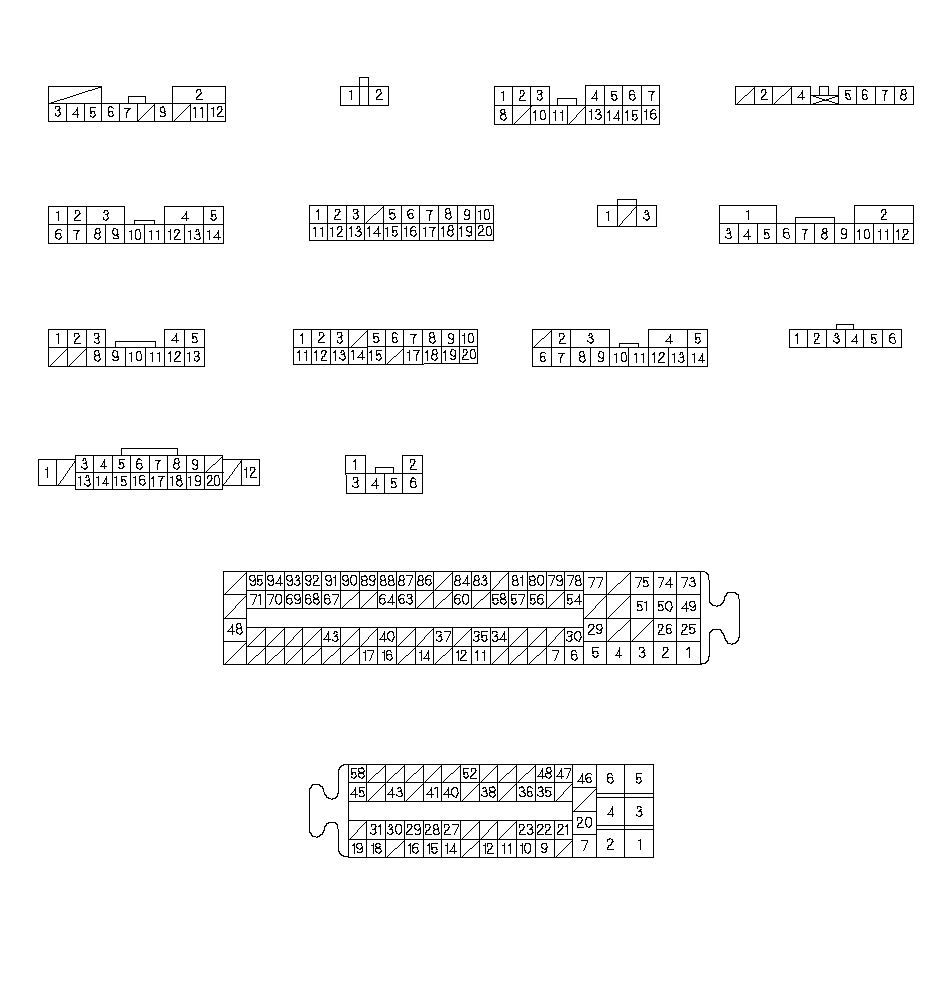

Электрические компоненты блока ЕСМ (продолжение)

Автомобиль с ЛРК

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

ЦЕНТРАЛЬНЫЙ ЖГУТ ПРОВОДОВ

ЖГУТ ПРОВОДОВ
КОМБИНИРОВАННОГО ВЫКЛЮЧАТЕЛЯ

ЭЛЕКТРОПРОВОДКА
ПАНЕЛИ УПРАВЛЕНИЯ А

ЛЕВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

}

ЭЛЕКТРОПРОВОДКА
ПАНЕЛИ УПРАВЛЕНИЯ А

ЦЕНТРАЛЬНЫЙ ЖГУТ ПРОВОДОВ

ПРАВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

}

20-КОНТАКТНЫЙ (20Р) ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ (6)

ИНЕРЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ
(7)

12-КОНТАКТНЫЙ (12Р) РАЗЪЕМ (8)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (2)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (1)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (4)

14Р (14Р) РАЗЪЕМ (5)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (3)

РАЗЪЕМЫ БЛОКА ECM № 1 (96P) (15)*

6Р РАЗЪЕМ
(12)

20-КОНТАКТНЫЙ (20Р) ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ (10)

13Р РАЗЪЕМ (9)

14Р (14Р) РАЗЪЕМ (11)

20P РАЗЪЕМ (13)

6Р РАЗЪЕМ
(14)

РАЗЪЕМЫ БЛОКА ECM № 2 (58P) (16)*

ПРИМЕЧАНИЕ:
· Разъем с клеммами-входами (двойной контур): вид со стороны клемм
· Разъем с клеммами-входами (одинарный контур): вид со стороны проводов
*: Разъем с клеммами-входами (одинарный контур): вид со стороны клемм

}
