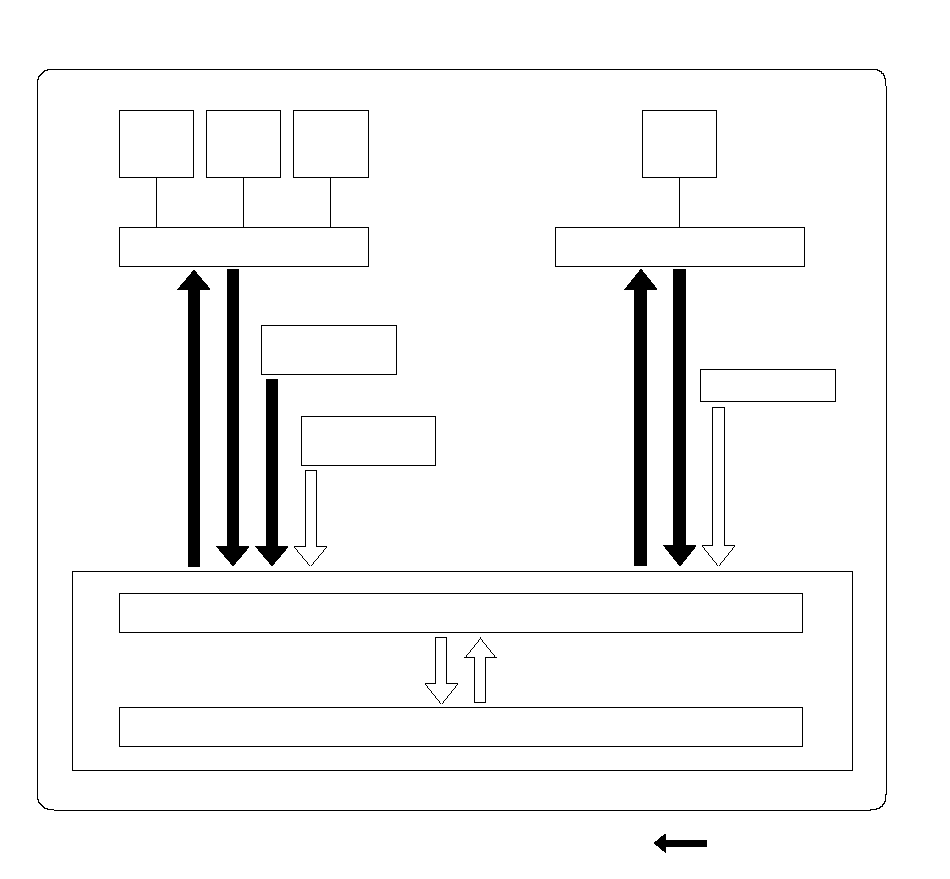

Краткое описание системы

Система состоит из блока управления-модулятора VSA, датчика скорости вращения колес, датчика угла поворота рулевого колеса, датчика угловой скорости рыскания и поперечного ускорения автомобиля и системных индикаторов модуля управления панели приборов (тахометр). Блок управления-модулятора VSA управляет действием систем ABS, EBD, TCS, VSA и вспомогательного тормоза, регулируя тормозное усилие на каждом колесе и крутящий момент двигателя.

БЛОК УПРАВЛЕНИЯ

БЛОК МОДУЛЯТОРА

БЛОК УПРАВЛЕНИЯ-
МОДУЛЯТОРА VSA

Сигнал
тормозного давления

·Управление электромагнитными клапанами
· Управление электроприводом

Связь посредством F-CAN

ДАТЧИК
ВЫКЛЮЧЕННОЙ
СИСТЕМЫ VSA

ДАТЧИК
СТОЯНОЧНОГО
ТОРМОЗА

ДАТЧИК
УРОВНЯ
ТОРМОЗНОЙ
ЖИДКОСТИ

ДАТЧИК СКОРОСТИ
ВРАЩЕНИЯ КОЛЕСА

· Запрос на определение
крутящего момента двигателя
· Сигнал модуля управления

·включение/выключение управления VSA
· Сигнал открытого угла дроссельной заслонки
· Сигнал оборота двигателя
·Сигнал датчика положения
педали тормоза
·Диагностический сигнал

Пульсирующий сигнал
скорости вращения колеса

ЕСМ

ДАТЧИК
ПОЛОЖЕНИЯ
ПЕДАЛИ
ТОРМОЗА

МОДУЛЬ УПРАВЛЕНИЯ ПРИБОРАМИ (ТАХОМЕТР)

ДАТЧИК
КУРСОВОГО УГЛА/ПОПЕРЕЧНОГО
УСКОРЕНИЯ АВТОМОБИЛЯ

ДАТЧИК УГЛА ПОВОРОТА
РУЛЕВОГО КОЛЕСА

·Сигнал датчика выключенной системы VSA
·Сигнал датчика стояночного тормоза
· Сигнал датчика уровня тормозной жидкости

· Сигнал курсового угла
· Сигнал поперечного ускорения

Сигнал угла поворота рулевого колеса

Сигнал управления датчиками

}
