Поиск неисправностей в цепи вентилятора радиатора

Применимость для следующих годов выпуска и кузовов: 2009, CU1

Проверьте электрический предохранитель № 3-6 (30 A) в блоке предохранителей/реле в моторном отделении и электрический предохранитель № 16 (7,5 A) в блоке предохранителей/реле под панелью приборов со стороны водителя.

Предохранители исправны?

ДА	-	Перейдите к Этап 2 .
НЕТ	-	Замените электрический(е) предохранитель(и) и повторите проверку.■

Снимите реле электровентилятора охлаждения радиатора из блока электрических предохранителей/реле в моторном отделении и и проверьте реле вентилятора радиатора и реле управления вентилятором.

Исправны ли реле?

ДА	-	Перейдите к Этап 3 .
НЕТ	-	Замените реле вентилятора радиатора и/или плату реле, затем проведите повторную проверку.■

Электродвигатель в порядке?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Замените электровентилятор охлаждения радиатора. ■

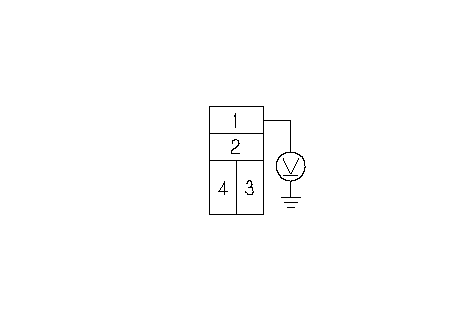

Измерьте напряжение между клеммой № 1 4Р гнезда разъема электровентилятора охлаждения радиатора и "массой" кузова.

Есть ли напряжение аккумулятора?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Замените блок реле/предохранителей моторного отсека.■

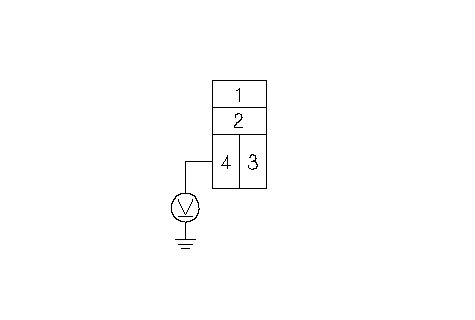

Измерьте напряжение между клеммой № 4 4Р гнезда разъема электровентилятора охлаждения радиатора и "массой" кузова.

Есть ли напряжение аккумулятора?

ДА	-	Перейдите к Этап 7 .
НЕТ	-	Замените блок реле/предохранителей моторного отсека.■

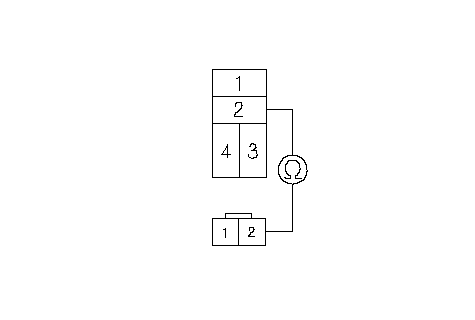

Проверьте неразрывность провода между клеммой № 2 4-контактной розетки разъема электровентилятора охлаждения радиатора и клеммой № 2 2-контактного разъема электровентилятора охлаждения радиатора.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 10 .
НЕТ	-	Отремонтируйте разрыв провода между блоком реле/предохранителей моторного отсека и клеммой № 2 2Р разъема электродвигателя вентилятора радиатора.■

Убедитесь, что система HDS взаимодействует с автомобилем и модулем управления двигателем (ECM)/модулем управления силовым агрегатом (РСМ). Если не взаимодействует, осуществите поиск неисправностей в цепи DLC.

Соедините цепь Сервисного проверочного сигнала SCS с диагностической системой HDS, затем поверните ключ зажигания в положение LOCK (0).

ПРИМЕЧАНИЕ: Это действие необходимо для предотвращения повреждения блока ЕСМ/PCM.

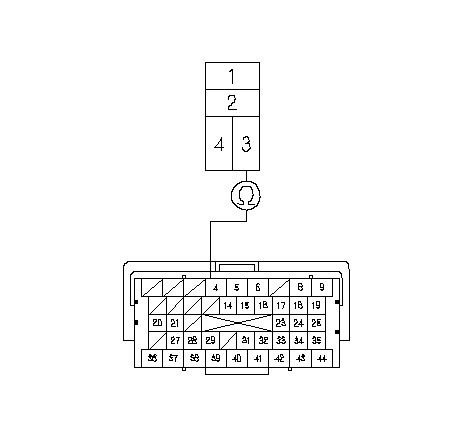

Проверьте неразрывность соединения между клеммой №3 4-контактного разъема вентилятора радиатора и клеммы А4 разъема модуля ECM/PCM.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 16 .
НЕТ	-	Устраните разрыв в проводе между блоком предохранителей/реле моторного отсека и клеммой А4 разъема блока ЕСМ/РСМ.■

Отсоедините разъем В блока электрических реле/предохранителей в моторном отсеке.

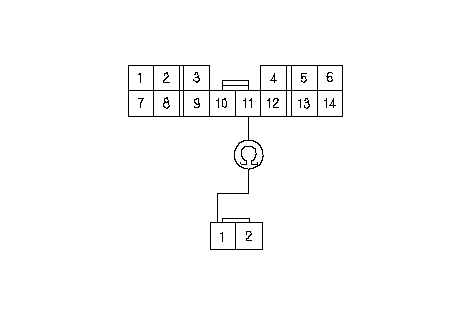

Проверьте непрерывность соединения между клеммой № 1 2Р разъема электродвигателя вентилятора радиатора и разъемом В11 блока реле/предохранителей моторного отсека.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 18 .
НЕТ	-	Отремонтируйте разрыв провода между блоком реле/предохранителей моторного отсека и клеммой № 1 2Р разъема электродвигателя вентилятора радиатора.■

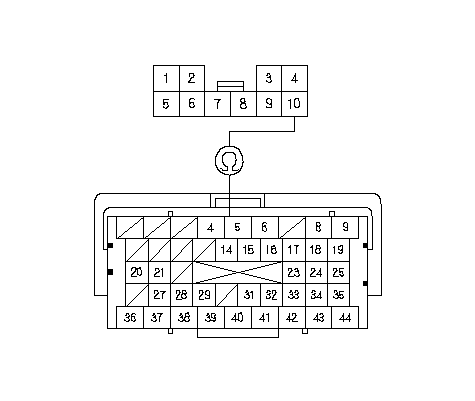

Проверьте неразрывность цепи разъемом D10 блока реле/предохранителей моторного отсека и клеммой А5 разъема ЕСМ/РСМ.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 19 .
НЕТ	-	Устраните разрыв в проводе между блоком предохранителей/реле моторного отсека и клеммой А5 разъема блока ЕСМ/РСМ.■

Проверьте непрерывность соединения между разъемом В1 блока предохранителей/реле в моторном отсеке и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Обновите блок ECM/PCM, если он не имеет последней версии программного обеспечения, или временно замените его на заведомо исправный блок ECM/PCM, затем проведите проверку заново. Если признак/индикация неисправности исчезает после установки заведомо исправного блока ЕСМ/РСМ, замените изначально установленный блок ЕСМ/РСМ на новый. ■
НЕТ	-	Ликвидируйте разрыв в проводе между блоком предохранителей и реле под панелью приборов и "массой" кузова. Если провод исправен, проверьте качество соединения с "массой" в точке G301.■
