Передний глушитель с промежуточной выпускной трубой

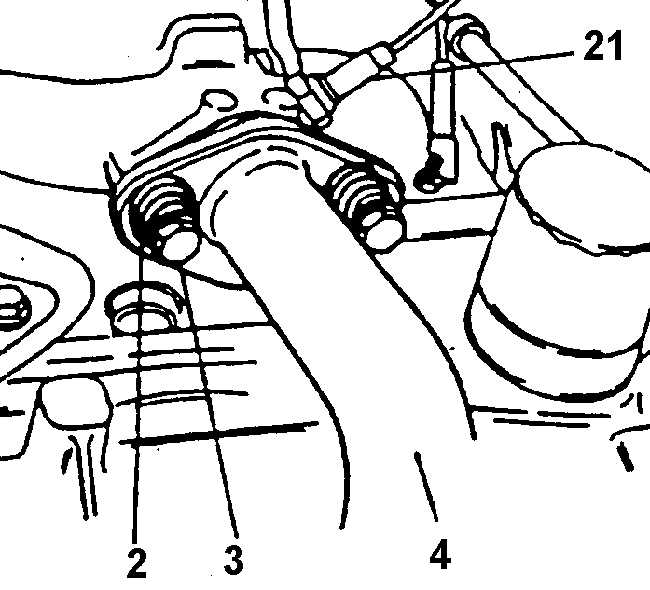

Крепление приемной трубы к выпускному трубопроводу

2. ПРУЖИНА
3. БОЛТ КРЕПЛЕНИЯ ПРИЕМНОЙ ТРУБЫ
4. ПРИЕМНАЯ ВЫПУСКНАЯ ТРУБА
21. ДАТЧИК КОНЦЕНТРАЦИИ КИСЛОРОДА

Крепление нейтрализатора к переднему глушителю

5. КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР И ДЕМПФЕРНОЕ КОЛЬЦО
12. ПЕРЕДНИЙ ГЛУШИТЕЛЬ

Снять или отсоединить

1. Болты креп пения глушителя к нейтрализатору.

2. Хомут 14.

3. Передний глушитель с промежуточной выпускной трубой.

Установить или присоединить

1. Передний глушитель с промежуточной выпускной трубой.

2. Хомут 14.

3. Болты крепления глушителя к нейтрализатору.
