Датчик сигнализатора перегрева двигателя

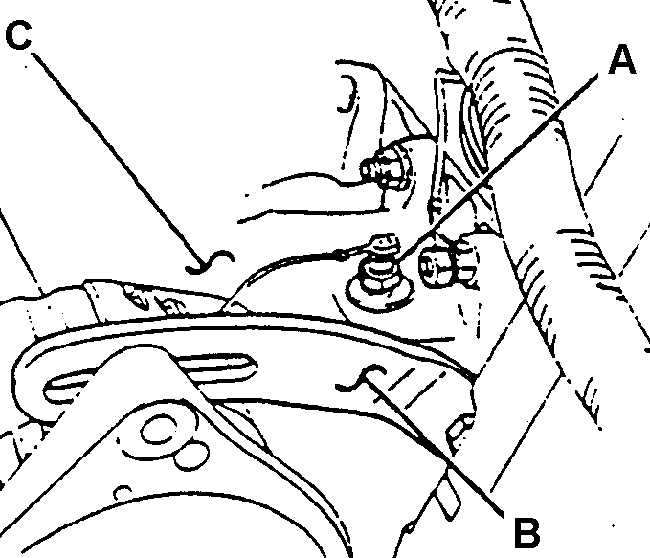

А. ДАТЧИК СИГНАЛИЗАТОРА ПЕРЕГРЕВА ДВИГАТЕЛЯ
Е. ПЛАНКА РЕГУЛИРОВКИ НАТЯЖЕНИЯ РЕМНЯ ГЕНЕРАТОРА
С. ВПУСКНОЙ КОЛЛЕКТОР

Снять или отсоединить

1. Отрицательный провод аккумуляторной батареи.

2. Электрический разъем датчика сигнализатора перегрева двигателя.

3. Вывернуть датчик А из впускного коллектора, рис. Датчик сигнализатора перегрева двигателя.

4. Заглушить резьбовое монтажное отверстие в трубопроводе во избежание вытекания ОЖ.

Установить или присоединить

Удалить заглушку из монтажного отверстия впускного трубопровода.

1. Ввернуть датчик сигнализатора перегрева двигателя во впускной трубопровод. Затянуть датчик сигнализатора перегрева двигателя моментом 20 Нм.

2. Электрический разъем датчика сигнализатора перегрева двигателя.

3. Отрицательный провод аккумуляторной батареи. Затянуть клемму отрицательного провода моментом 15 Нм.
