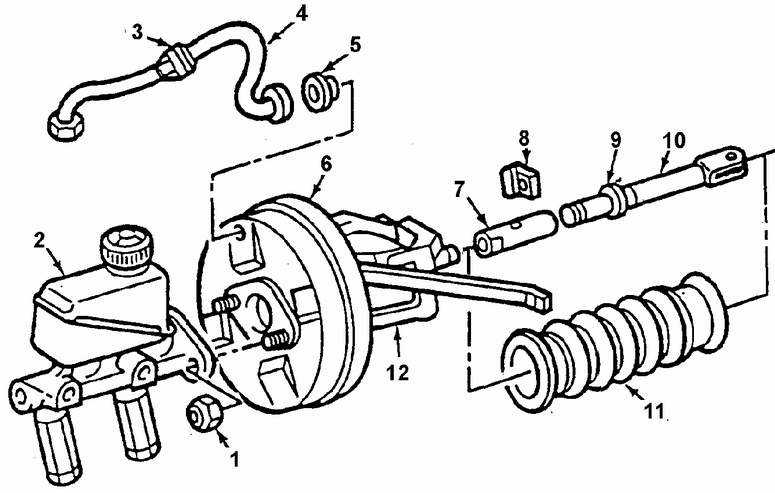

Вакуумный усилитель тормозовВакуумный усилитель тормозов

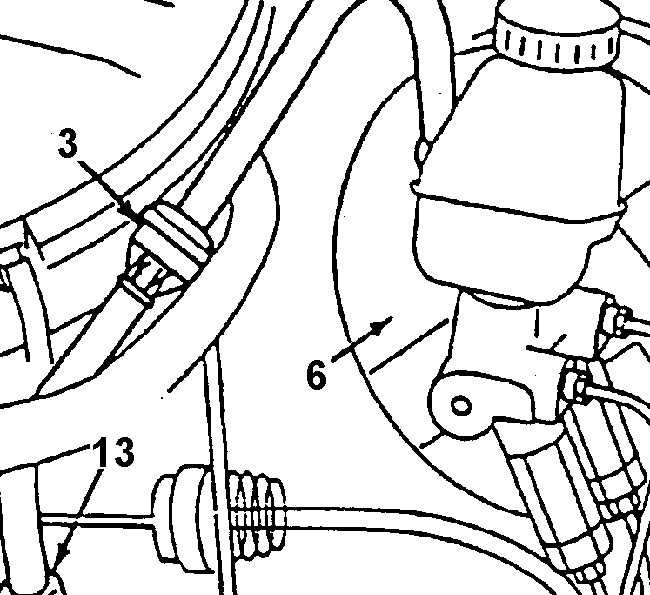

Расположение вакуумного шланга
На автомобиле установлен вакуумный усилитель тормозов с одной разделительной диафрагмой. В отторможенном состоянии в обоих полостях усилителя, разделенных диафрагмой, поддерживается разрежение. При торможении в заднюю полость усилителя подводится воздух из атмосферы, который оказывает дополнительное силовое воздействие на диафрагму и поршень главного тормозного цилиндра. После отпускания тормозной педали задняя полость усилителя отсоединяется от атмосферы и соединяется через обратный клапан с впускным трубопроводом двигателя – источником разрежения. Проверить
Снять или отсоединить Демонтаж фиксатора втулки
Демонтаж регулировочной втулки

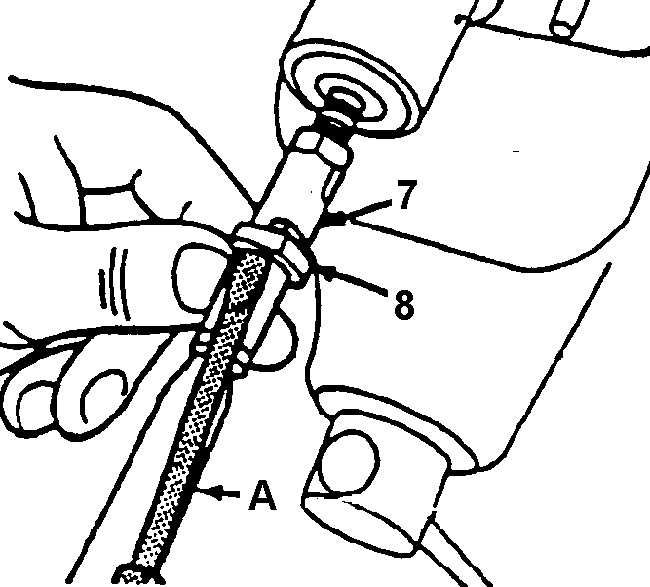

Установить или присоединить Измерение длины толкателя
|
